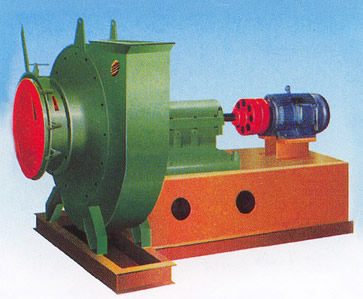

YX9-35锅炉离心引风机说明及参数

用 途：是为适应1t、2 t、4t/h锅炉配套而研制的。

型 式：本风机制成单吸入，机号有№4.5C、 6.3C 、8C、D三种，配1t 、2t、 4t 锅炉。可制成“逆”“顺”两种型式，出风口位置以机壳的出风口角度表示，“逆”“顺”均可制成0°、90°、180°三种角度。

结 构：风机主要由机壳、叶轮、进风口、前盖板、传动组（其中№6.3C以下有支架，以上有调节门）等组成。

1、引风机叶轮有16片前向弯曲叶片，叶轮系用16Mn 组成，叶轮成型后经动平衡校正，因此，进转平稳可靠，有较高的强度和耐磨性，使用寿命长。　

2、引风机采用普通钢板焊接而成的蜗形整体作为机壳。　

3、进风口制成收敛式流体形整体结构，与前盖板组螺栓固定在机壳入口侧板上。　

4、调节门用普通钢板制成，叶片为花辨形的调节门，是用来调节风机风量大小的装置，调节范围由90°（全闭）到0°（全开）。　

5、№6.3C引风机支架由型钢焊接而成。　

6、传动组由主轴、轴承箱等组成，主轴由优质钢制成，№6.3C以上轴承(采用风叶次冷却,№6.3C以上轴承箱体内装胃紫铜冷却管,冷却润滑油用水量一般按0.5～1m3/h 考虑,轴承箱上装有温度计和油位指示器,油量按油标志而定。

该产品详细性能参数如下：
